Kartuşlu Filtre

Kartuşlu Filtre

Kartuşlu Filtre, ince ve hafif tozların toplandığı proseslerde yüksek filtrasyon alanını kompakt modüler gövdede birleştiren kuru filtre sistemidir.

Doğrudan Ara

Hızlı proje görüşmesi

Form beklemeden teknik ekiple konuşun

Kapasite, malzeme, sıcaklık, proses ve saha şartlarını telefon veya e-posta ile paylaşın; ekip net teknik bilgiyle dönüş yapar.

Direkt ara E-posta gönder Form göndermek isterseniz teklif formu hâlâ açık

Kartuşlu Filtre

Kuru Filtreleme

DUCON

Ürün Görselleri

Kartuşlu Filtre

4 görsel
Kartuşlu Filtre
Kartuşlu Filtre
Kartuşlu Filtre
Kartuşlu Filtre

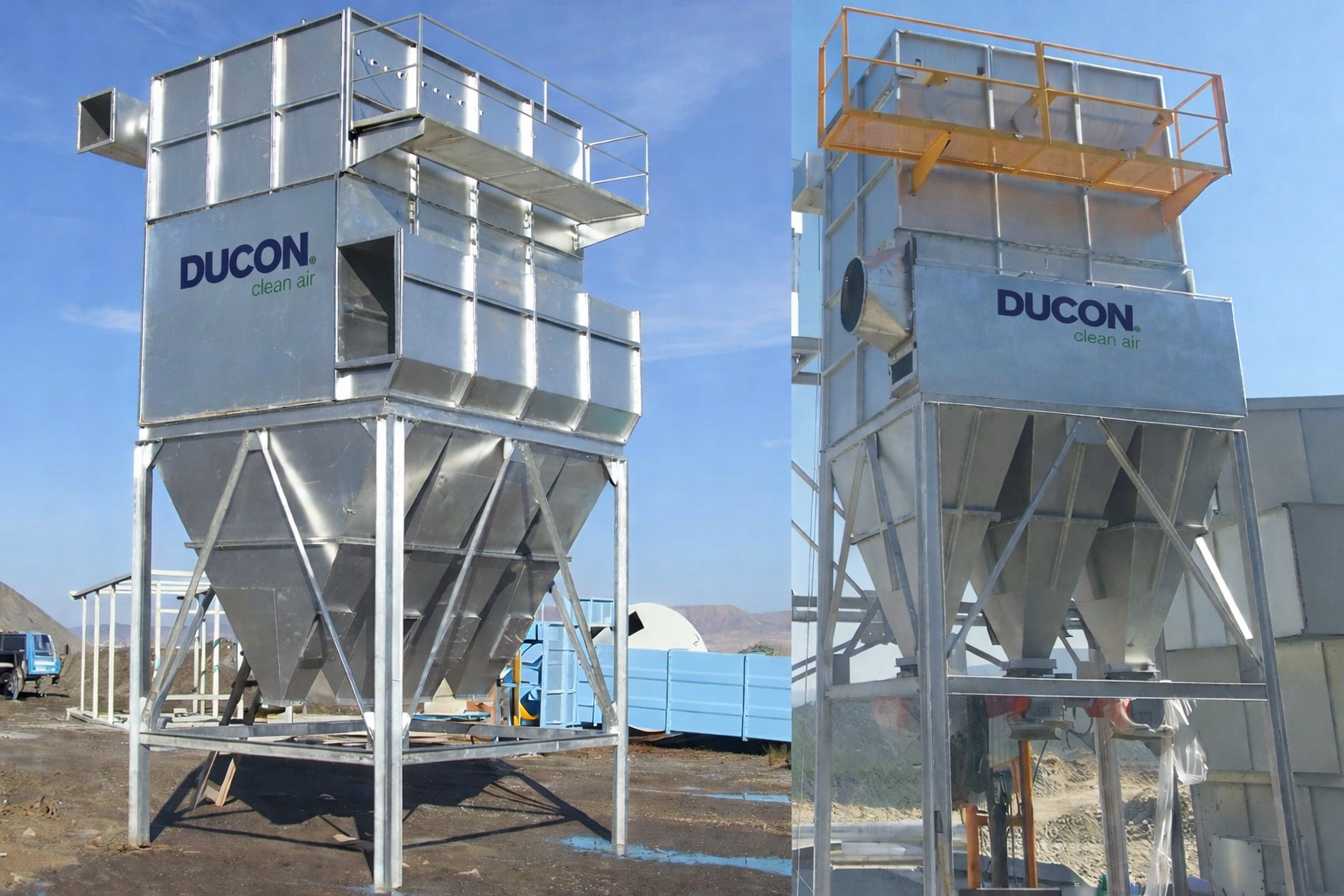

Ducon Kartuşlu Toz Toplayıcı

Kompac Air kartuşlu toz toplayıcı, MDSJ tarafından üretilmiş bir kuru filtreleme sistemi olup, havadaki askıda bulunan katı partikülleri temizlemek için kullanılır.

Avantajlar

Kompac Air kartuşlu toz toplayıcının kurulumu, üretim ortamındaki hava kalitesini sağlayarak ve çalışanları koruyarak geniş bir kirletici yelpazesini işleme imkanı sunar. Filtre elemanlarının temizliği, basınç düşüşü ölçümü ile kontrol edilir ve bu, daha düşük sıkıştırılmış hava tüketimini desteklerken kartuşların ömrünü uzatır. Kompac Air kartuşlu toz toplayıcı, yüksek filtreleme yüzeyine sahiptir, kompakt, taşınması ve kurulumu kolaydır.

Nasıl Çalışır

Tozlu hava, dışarıdan içeriye doğru kartuşlara yönlendirilir ve kirlilikler filtre elemanlarının dış kısmında ve toplama hunisinde birikir. Özel bir tankta depolanan sıkıştırılmış hava jeti, kartuşlara döngüsel olarak enjekte edilir ve kartuşların dış kısmında biriken partikülleri ayırıp düşürebilen bir titreşim dalgası oluşturur.

Tüm Konfigürasyonlar İçin Standart Donanım

  • Filtreleme odası

  • Destek ayaklı huni

  • Bakım kapısı

  • Diferansiyel basınç anahtarı ile kontrol edilen kartuşların pnömatik temizleme sistemi

Tüm Konfigürasyonlar İçin Opsiyonel Donanım

  • Ek opsiyonlar isteğe bağlı olarak eklenebilir.

Bakım kapısına erişim için merdiven ve yürüme yolu

  • Tank kapağı

  • Kontrol paneli kapağı

  • Basınç regülatörü

  • Elektrik paneli

Kompac Air kartuşlu toz toplayıcı, müşterinin belirli ihtiyaçlarına ve kullanım türüne göre ana parçaları modüler olarak yapılandırılabilir. Katalogdaki farklı konfigürasyonlar, aşağıdaki varyantların kombinasyonlarından gelir:

  • Kirli hava giriş türü (büyük tozların toplanması için ön filtreleme odasının varlığı veya yokluğu; bu, kartuşları aşırı kirletici yükünden korumakla görevlidir).

  • Toz boşaltma türü (toplama haznesi; sürekli boşaltma için döner vana; vidalı ve döner vana kombinasyonu).

  • Bakım kapısına erişim yöntemi ve yerleşimi.

  • ATEX alanında kullanım imkanı (potansiyel olarak patlayıcı karışımlar için uygun bileşenlerin varlığı veya yokluğu).

Kartuşlu Toz Toplayıcı

Konfigürasyon: Kirli hava girişi doğrudan huniye, filtreleme elemanlarının önden çıkarılması sistemi ve tozun huni altına yerleştirilen özel bir hazneye boşaltılması.

Konfigürasyon için opsiyonel ekipman:

  • Hunide deflektör.

  • Motorun ürettiği sesi azaltmak için fan + ses yalıtım kutusu (üstte veya zeminde).

Çalışma Prensibi

  • Tozlu hava gövdeye girer ve kıvrımlı (pleated) filtre kartuşlarının dış yüzeyinden geçer; toz medyanın yüzeyinde tutulurken temiz hava içeriden dışarıya süzülür.
  • Kıvrımlı yapı, aynı hacimde geniş bir filtrasyon alanı yaratır; nanofiber veya PTFE membran kaplı medyada partiküller büyük ölçüde yüzeyde kalır (yüzey filtrasyonu), medyanın derinine işlemez.
  • Belirli bir diferansiyel basınç eşiğine ulaşıldığında solenoid valfler kartuşun içine kısa süreli ters yönlü basınçlı hava darbesi (reverse-pulse) gönderir; şok dalgası toz kekini kırar ve hazneye düşürür.
  • Temizleme sırayla, tek tek kartuş gruplarında yapılır; sistem çalışmaya devam ederken online temizlik gerçekleşir, debi kesintiye uğramaz.

Teknik Özellikler ve Kapasite Aralığı

  • Hava debisi: tipik olarak 500 - 100.000 m³/h (modüler kartuş hücreleriyle ölçeklenir).
  • Çalışma sıcaklığı: selüloz/karışım medyada tipik olarak ≤80°C, %100 spunbond polyester medyada ≤135°C - kartuş filtreler torbalı filtrelere göre daha düşük sıcaklık aralığında çalışır, çok sıcak gaz hatları için uygun değildir.
  • Filtrasyon verimi: nanofiber veya PTFE membran ile ≥%99,9; sub-mikron ince tozda yüksek yakalama.
  • Kartuş boyutu: tipik olarak Ø325 mm çap, 660/1000/1200/1500 mm boy standartları; kartuş başına ~15-25 m² kıvrımlı medya alanı.
  • Filtreleme hızı (air-to-media): tipik olarak 0,6 - 1,5 m/dk; can-velocity (yükselme hızı) ince tozda ayrıca sınırlandırılır.
  • Pulse basıncı: 5-7 bar kompres hava; on-demand (basınç kontrollü) temizleme ile hava tüketimi minimize edilir.
  • Diferansiyel basınç (ΔP): tipik çalışma noktası 100-180 mmSS.

Kartuş Medya Çeşitleri

  • Selüloz - en ekonomik, kuru ve orta-kaba toz için, tipik olarak ≤65-80°C; nemli/yağlı ortama uygun değildir.
  • Selüloz/sentetik karışım (blend) - selüloza göre nem ve aşınmaya daha dayanıklı, tipik olarak ≤80-95°C.
  • Spunbond polyester (%100 sentetik) - yıkanabilir, neme dayanıklı, tipik olarak ≤135°C; genel amaçlı ince toz için tercih edilir.
  • Nanofiber kaplı medya - sub-mikron ince toz ve kaynak dumanı için yüzey filtrasyonu; daha düşük ΔP ve daha iyi kek atma (release).
  • PTFE membran laminat - en zorlu ince toz, yapışkan/higroskopik toz ve sürekli yüzey temizliğinde; kimyasal dayanım ve düşük emisyon.
  • Antistatik / alev geciktirici medya - patlayıcı toz (ATEX) ve kıvılcım riski taşıyan kaynak/kesim uygulamalarında iletken tabaka ile.

Kullanım Sektörleri ve Uygulamalar

  • Kaynak dumanı toplama - manuel ve robotik kaynak hücreleri, dumanın kaynağında yakalanması.
  • Lazer, plazma ve oksijen kesim - metal kesim masalarından çıkan ince metalik duman ve oksit.
  • Taşlama, zımpara ve polisaj - kuru ince metal ve kompozit tozu.
  • Toz boya (powder coating) - aşırı püskürtme tozunun geri kazanımı ve filtrasyonu.
  • İlaç ve gıda ince tozu - tablet, granül, un ve nişasta gibi ince prosesler (ATEX gerekebilir).
  • Termal sprey ve kaplama - metalize duman ve ince partikül.
  • Kimya ve pigment - ince kuru toz taşıma ve dolum hatları.
  • Dar alan ve kompakt tesisler - torbalı filtrenin sığmadığı, düşük tavan yüksekliğine sahip hatlar.

Avantajlar

  • Kompakt yapı: kıvrımlı medya sayesinde aynı filtrasyon alanı torbalı filtreye göre çok daha küçük gövdeye sığar - yüksek yüzey/hacim oranı.
  • İnce tozda üstün verim: nanofiber/PTFE yüzey filtrasyonu sub-mikron partikülleri bile yüksek verimle yakalar.
  • Kolay bakım: kartuşlar önden erişimle hızlı değiştirilir; torba+kafes değişimine göre işçilik daha az.
  • Düşük ΔP: yüzey filtrasyonu ve büyük alan sayesinde düşük basınç kaybı, fan enerjisi tasarrufu.
  • Kesintisiz çalışma: reverse-pulse ile üretim durmadan online temizlik.
  • ATEX opsiyonu: antistatik/alev geciktirici medya ve patlama tahliye ile patlayıcı toz uygulamaları.

Seçim Kriterleri

  • Toz karakteri belirleyicidir: kartuş filtreler kuru, ince, akışkan olmayan ve düşük-orta sıcaklık tozları için idealdir; yapışkan, higroskopik, yağlı veya çok sıcak toz için önce uygunluk değerlendirilir.
  • Filtreleme hızı (air-to-media) ve can-velocity ince tozda dikkatle sınırlandırılmalı; aşırı hız kek atmayı bozar ve kartuş ömrünü kısaltır.
  • Sıcaklık üst sınırına dikkat: selüloz medyada ≤80°C aşılırsa spunbond veya farklı teknoloji gerekir.
  • Patlayıcı toz olasılığında ATEX zon sınıflandırması, antistatik medya ve patlama tahliye/izolasyon erken aşamada planlanmalıdır.
  • Dikey mi yatay kartuş mu: dar ve alçak alanlarda yatay montaj, yüksek verimde ve kolay tahliyede dikey montaj tercih edilir.

Neden DUCON Kartuşlu Toz Toplayıcı, Neden MDSJ Process?

  • DUCON marka hakkının Avrupa, Asya ve Türkiye bölgelerinde sahibi - MDSJ Process bu coğrafyada DUCON kartuşlu toz toplayıcı üreticisidir.
  • 1986'dan beri Türkiye'de DUCON markası altında endüstriyel toz toplama tasarımı ve imalatı - 40 yıllık saha deneyimi.
  • Kaynak dumanı, lazer/plazma kesim, ince toz ve dar alan uygulamaları için kompakt kartuş çözümleri; nanofiber ve PTFE membran medya seçenekleri.
  • Anahtar teslim: tasarım + imalat + saha kurulumu + devreye alma + emisyon ölçümü + operatör eğitimi tek tedarikçiden.
  • Türkçe / İngilizce / Almanca direkt mühendislik desteği ve dokümantasyon.
  • ATEX gerektiren patlayıcı ince toz hatlarında antistatik medya, patlama tahliye ve izolasyon ile güvenli tasarım.

Sıkça Sorulan Sorular

Kartuşlu toz toplayıcı nedir?

Kartuşlu toz toplayıcı, kıvrımlı (pleated) filtre kartuşlarıyla ince endüstriyel tozu yakalayan ve kartuşları ters yönlü basınçlı hava darbeleriyle (reverse-pulse) otomatik temizleyen kuru filtre sistemidir. Kıvrımlı yapı sayesinde kompakt gövdede geniş filtrasyon alanı sunar ve ince tozda ≥%99,9 verim sağlar.

Kartuşlu filtre ile torbalı (jet pulse) filtre arasındaki fark nedir?

Kartuşlu filtre kıvrımlı kartuş medyası kullanır ve aynı hacimde tipik olarak 2-3 kat daha fazla filtrasyon alanı sunar; bu yüzden daha kompakttır ve ince toz/duman için idealdir. Torbalı filtre ise daha yüksek sıcaklık (≤260°C) ve çok yüksek debilerde avantajlıdır. Kartuş filtreler daha düşük sıcaklıkta (tipik ≤80-135°C) çalışır.

Kartuşlu toz toplayıcı hangi uygulamalar için uygundur?

Kaynak dumanı, lazer/plazma/oksijen kesim dumanı, taşlama-zımpara tozu, toz boya, ilaç ve gıda ince tozu, termal sprey ve dar alan uygulamaları için idealdir. Kuru, ince ve düşük-orta sıcaklık tozlarında en iyi performansı verir.

Hangi kartuş medyası seçilmeli?

Ekonomik kuru toz için selüloz (≤80°C), genel amaçlı ince toz için spunbond polyester (≤135°C), sub-mikron ince toz ve kaynak dumanı için nanofiber kaplı medya, yapışkan/higroskopik toz ve düşük emisyon için PTFE membran, patlayıcı toz risklerinde antistatik/alev geciktirici medya tercih edilir.

Kartuşlu filtre hangi sıcaklığa kadar çalışır?

Selüloz ve karışım medyada tipik olarak ≤80°C, %100 spunbond polyester medyada ≤135°C. Kartuş filtreler torbalı filtrelere göre daha düşük sıcaklık aralığında çalışır; çok sıcak gaz hatları için torbalı (Nomex/PTFE bez) çözüm daha uygundur.

Kartuşlu toz toplayıcı nasıl temizlenir?

Diferansiyel basınç eşiğine (tipik 100-180 mmSS) ulaşıldığında solenoid valfler kartuşun içine ters yönlü kısa basınçlı hava darbesi (reverse-pulse) gönderir; toz keki kırılıp hazneye düşer. Üretim durmaz, kartuşlar sırayla online temizlenir.

Kartuşlu filtre verimi ne kadardır?

Nanofiber veya PTFE membran medya ile ≥%99,9 verim, sub-mikron ince tozda bile yüksek yakalama sağlanır. Doğru medya ve filtreleme hızı seçimiyle <10 mg/Nm³ emisyon mümkündür.

Kartuşlu filtre ATEX (patlayıcı toz) için uygun mu?

Evet. Alüminyum, magnezyum, un, şeker, ilaç veya organik ince toz gibi patlayıcı toz uygulamalarında antistatik/alev geciktirici medya, patlama tahliye ve izolasyon ile ATEX uyumlu tasarlanır. Zon sınıflandırması erken aşamada netleştirilmelidir.

Türkiye'de kartuşlu toz toplayıcı üreticisi kim?

MDSJ Process, DUCON markası altında (MDSJ, DUCON marka hakkını Avrupa, Asya ve Türkiye bölgelerinde elinde tutar) Türkiye'de kartuşlu toz toplayıcı tasarımı, imalatı, kurulumu ve devreye almasını yapar. 1986'dan beri faaliyettedir ve anahtar teslim proje sunar.

Hızlı Bilgi

Kıvrımlı (pleated) kartuş medyasıyla aynı gövde hacminde torbalı filtreye göre tipik olarak 2-3 kat filtrasyon alanı - kompakt yapı
İnce toz, kaynak dumanı ve lazer/plazma kesim dumanı için nanofiber/PTFE yüzey filtrasyonuyla ≥%99,9 verim (sub-mikron dahil)
Reverse-pulse (pulse-jet) otomatik temizleme; dikey veya yatay kartuş montajı, dar alana sığar
