Lapple d50 + Shepherd-Lapple ΔP Ön boyutlandırma aracı

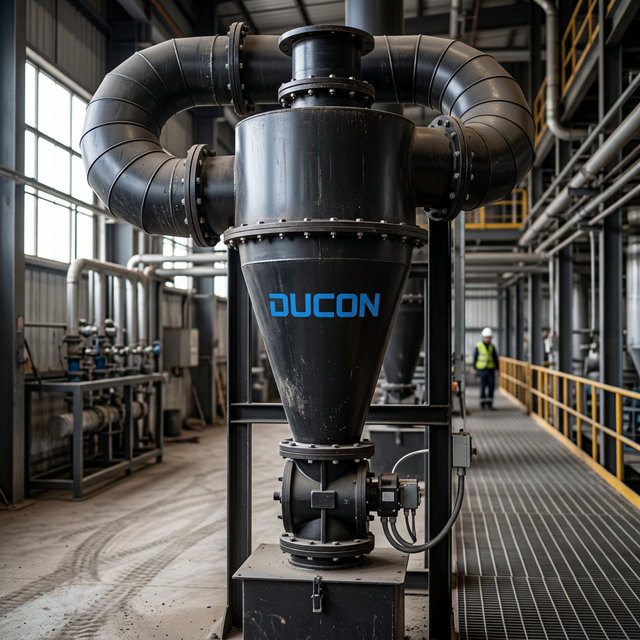

Siklon Ayırıcı (Cyclone) Tasarım Simülatörü

Geometri: Stairmand ve Lapple oran aileleri. Hesap: Lapple kesme çapı (d50), log-normal toz dağılımıyla toplam verim ve Shepherd-Lapple basınç düşümü.

1. Gaz ve İşletme Koşulları

Am³/h

°C

m

Pa

Emiş tarafında negatif girin (ör. −2000 Pa).

2. Toz Verileri

kg/m³

Katının gerçek yoğunluğu; dökme yoğunluk veya konsantrasyon (g/m³) değil.

g/Am³

Yüksek toz yükü verimi ve aşınmayı artırır; bu araç yük düzeltmesi yapmaz.

µm

Kütle bazlı dağılımdan; 1 = tek boyutlu toz.

Çaplar fiziksel (Stokes) çaptır. Aerodinamik veriyi (ör. kaskad impaktör) d_fiz ≈ d_ae·√(1000/ρp) ile çevirin (ρp kg/m³).

Yanıcı toz (ahşap, un, kömür, alüminyum vb.): ATEX / NFPA 68 patlama tahliyesi ve izolasyon baştan tasarıma girmelidir.

3. Siklon Geometrisi

mm

Çap önerisi (hedef giriş hızı 20 m/s)

Siklon Performans Sonuçları

Kesme çapı (d50)

— µm

Siklonun %50 verimle tuttuğu partikül boyutu.

Verim

%—

Basınç düşümü (ΔP)

— Pa (≈ — mmH₂O)

Tipik aralık 0,5–2,5 kPa.

Giriş hızı (Vi)

— m/s

—

Tahmini çıkış emisyonu

— mg/Am³

Emisyon mg/Am³, işletme koşulunda ve nemli bazdadır. Yasal sınırlar mg/Nm³, kuru gaz ve referans O₂ bazındadır; karşılaştırmadan önce dönüştürün.

Gövde başına fiili debi

— Am³/h

Fiili toplam debi: — Am³/h

Uyarılar ve notlar

    Boyutlar (gövde başına)

    Gövde çapı Dc — mm
    Giriş yüksekliği a — mm
    Giriş genişliği b — mm
    Gaz çıkış (vorteks bulucu) çapı De — mm
    Vorteks bulucu daldırma boyu S — mm
    Silindir yüksekliği h — mm
    Koni yüksekliği H−h — mm
    Toplam yükseklik H — mm
    Toz çıkış çapı B — mm

    Seçilen oran ailesinden hesaplanan ön boyutlar; imalat çizimi değildir. (mm)

    Bu ön hesabı teklife çevirelim

    Girdiler ve sonuçlar teklif formuna aktarılır. Mühendislerimiz proses verinizle doğrular.

    Teklif iste

    Hesaplama Yöntemi ve Formüller (Lapple / Shepherd-Lapple)

    1. Debi: hesap fiili (işletme koşulundaki) debiyle yapılır. Normal debi girilirse Qa = Qn·(T/273,15)·(101,325/P) ile çevrilir; P mutlak basınçtır (rakım ve statik basınçtan).
    2. Geometri: tüm boyutlar gövde çapı Dc'ye oranlıdır. Stairmand yüksek verim: a=0,5·Dc, b=0,2·Dc, De=0,5·Dc, S=0,5·Dc, h=1,5·Dc, H=4·Dc, B=0,375·Dc; Lapple konvansiyonel: a=0,5·Dc, b=0,25·Dc, De=0,5·Dc, S=0,625·Dc, h=2·Dc, H=4·Dc, B=0,25·Dc; Stairmand yüksek debi: a=0,75·Dc, b=0,375·Dc, De=0,75·Dc, S=0,875·Dc, h=1,5·Dc, H=4·Dc, B=0,375·Dc. Stairmand oranları ders kitabı değerleridir.
    3. Giriş hızı ve çap önerisi: Vi = Q / (N·a·b). Önerilen çap hedef Vi = 20 m/s ile Dc = √(Q / (N·(a/Dc)·(b/Dc)·Vi)). Tek gövde 1,5 m'yi geçerse paralel gövde sayısı N artırılır.
    4. Kesme çapı (Lapple): d50 = √( 9·μ·b / (2π·Ne·Vi·(ρp−ρg)) ), Ne = (1/a)·[h + (H−h)/2]. Ne etkin tur sayısıdır (gazın gövdede yaptığı etkin dönüş sayısı): Stairmand yüksek verim 5,5, Lapple konvansiyonel 6,0, Stairmand yüksek debi 3,67. μ sıcaklığa bağlı gaz viskozitesidir (Sutherland).
    5. Verim: kademe verimi η(dp) = 1 / (1 + (d50/dp)²). Toplam verim, log-normal kütle dağılımı (MMD, σg = d84/d50) üzerinden η = Σ ηi·mi ile bulunur.
    6. Basınç düşümü (Shepherd-Lapple): ΔP = ½·ρg·Vi²·NH, NH = 16·a·b/De². NH giriş hız yükü sayısıdır: Stairmand yüksek verim 6,4, Lapple konvansiyonel 8, Stairmand yüksek debi 8.

    Örnek hesap (Lapple konvansiyonel): Q = 10.000 m³/h, Dc = 1,0 m, T = 20 °C, ρp = 2.700 kg/m³ → Vi ≈ 22,2 m/s, NH = 8 → ΔP ≈ 2,4 kPa, d50 ≈ 4,2 µm.

    Sonuçlar ön boyutlandırmadır; gaz hava kabul edilir. Yüksek sıcaklık, aşındırıcı, yapışkan veya yüksek yüklü tozda nihai tasarım proses verisiyle doğrulanmalıdır.
