DUCON® Sprey Yıkayıcı, 9–13 µm ve üzeri kaba toz parçacıklarını yakalamanın yanı sıra gaz soğutma ve şartlandırma için tasarlanmış, düşük özgül sıvı tüketimine sahip (temizlenen gazın her m³’ü için 0,5–8 L) bir ıslak arıtma çözümüdür. Koku bileşikleri ile SO₂, fenol, formaldehit ve benzeri kirleticilerin gideriminde etkilidir.

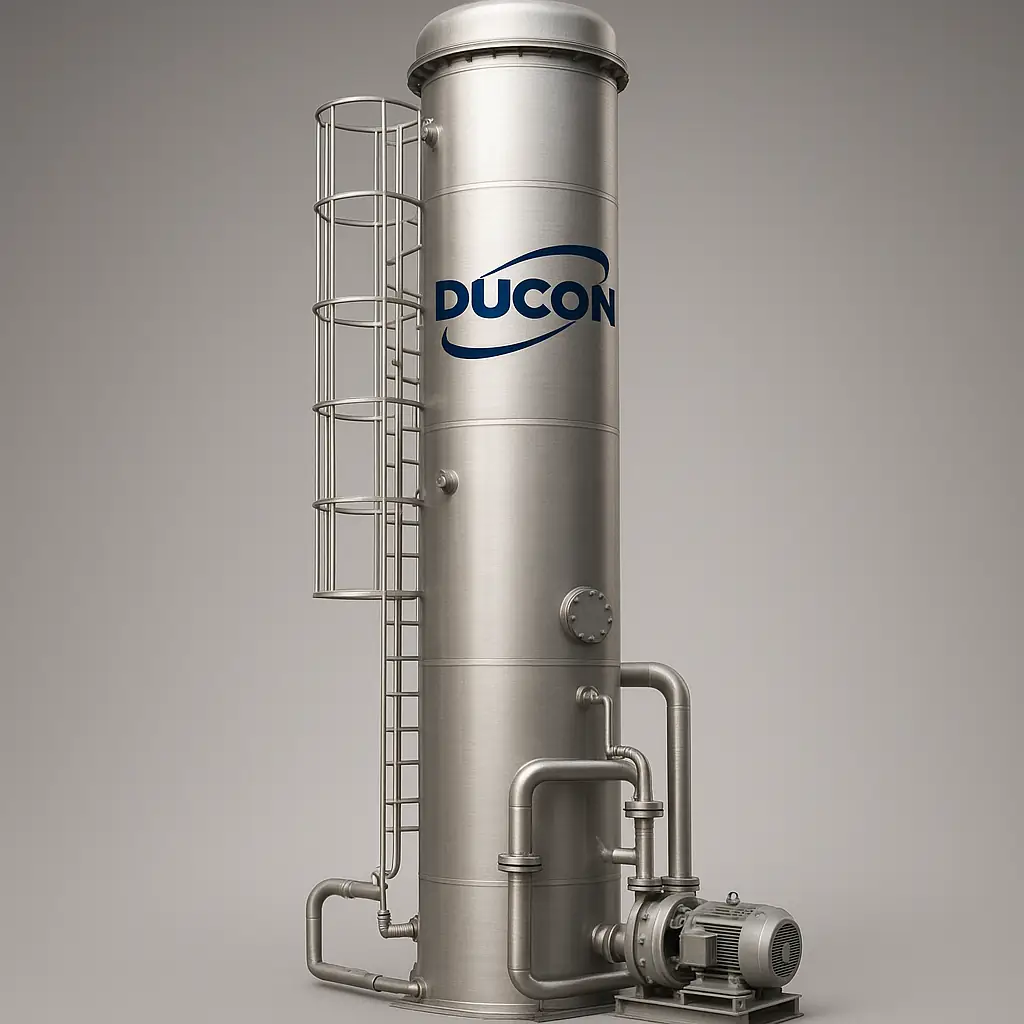

Sistem; sıvı dağıtımı için püskürtme nozulları ve gaz akışı için giriş–çıkış bağlantılarına sahip silindirik bir kule gövdesinden oluşur.
Nozul Katmanları: Kule üst bölgesine yerleştirilen 1 veya daha fazla püskürtme katmanı, 0,07–1,0 mm damlacık boyutunda sıvı oluşturur.
Temas Şekli: Gaz–sıvı karşı akışlı temasta, gaz ≈0,6–1,5 m/s kule içi hızlarda yükselir. (Daha yüksek hızlarda nem taşınması artar; çıkış kanallarında toz birikimi görülebilir.)
Kimyasal Dozaj: Kirletici türüne göre alkali/asidik oksitleyici vb. kimyasallar çözeltiye dozajlanarak reaksiyon kinetiği artırılır.
Malzemeler: Proses şartlarına göre 304/316 SS, PP, HDPE veya FRP gövde/ekipman seçenekleri.
Silindirik kule gövdesi
Gaz giriş ve çıkış nozulları/kanalları
Üst/alt katman püskürtme nozulları
Sirkülasyon pompası ve hatları
Proses enstrümantasyonu: pH, ORP, iletkenlik, seviye, debi
Ayar vanaları ve by-pass düzenekleri
Damla tutucu (mist eliminator)
MCC ve PLC kontrol panosu
Gaz soğutma/şartlandırma ve kaba toz (≥ 9–13 µm) yakalama için düşük özgül sıvı tüketimli, güvenilir ıslak gaz arıtma çözümü. Koku, SO₂, fenol, formaldehit ve benzeri kirleticilerin gideriminde etkilidir.
DUCON® Sprey Yıkayıcı, 9–13 µm ve üzeri kaba partikülleri yakalamanın yanı sıra gazın soğutulması ve şartlandırılması için tasarlanmıştır. Tipik özgül sıvı tüketimi, temizlenen gazın her m³'ü için 0,5–8 L aralığındadır.
Kaba toz ≥ 9–13 µm0,5–8 L/m³SO₂ & KokuFRP/PP/SSPLC Otomasyon
Temas şekli: Karşı akım (opsiyonel eş akım/çapraz akış)
Damlacık boyutu: 0,07–1,0 mm
Kule içi hız: ≈0,6–1,5 m/s (taşınmayı sınırlamak için önerilen aralık)
Kimyasal dozaj: Alkali/asidik/oksitleyici seçenekleri
Malzemeler: 304/316 SS, PP, HDPE, FRP
Sistem; sıvı dağıtımı için püskürtme nozulları ve gaz akışı için giriş–çıkış bağlantılarına sahip silindirik bir kule gövdesinden oluşur.
Nozul Katmanları: Kule üst bölgesine yerleştirilen 1 veya daha fazla püskürtme katmanı, 0,07–1,0 mm damlacık boyutunda sıvı oluşturur.
Temas Şekli: Gaz–sıvı karşı akım temasta, gaz ≈0,6–1,5 m/s kule içi hızlarda yükselir. Daha yüksek hızlarda nem taşınması artabilir ve çıkış kanallarında toz birikimi görülebilir.
Kimyasal Dozaj: Kirletici türüne göre alkali/asidik veya oksitleyici kimyasallar çözeltiye dozajlanarak reaksiyon kinetiği artırılır.
Malzemeler: Proses şartlarına göre 304/316 SS, PP, HDPE veya FRP gövde/ekipman seçenekleri.
Silindirik kule gövdesi
Gaz giriş ve çıkış nozulları/kanalları
Üst/alt katman püskürtme nozulları
Sirkülasyon pompası ve hatları
Proses enstrümantasyonu: pH, ORP, iletkenlik, seviye, debi
Ayar vanaları ve by-pass düzenekleri
Damla tutucu (mist eliminator)
MCC ve PLC kontrol panosu
© DUCON®. Tüm hakları saklıdır.

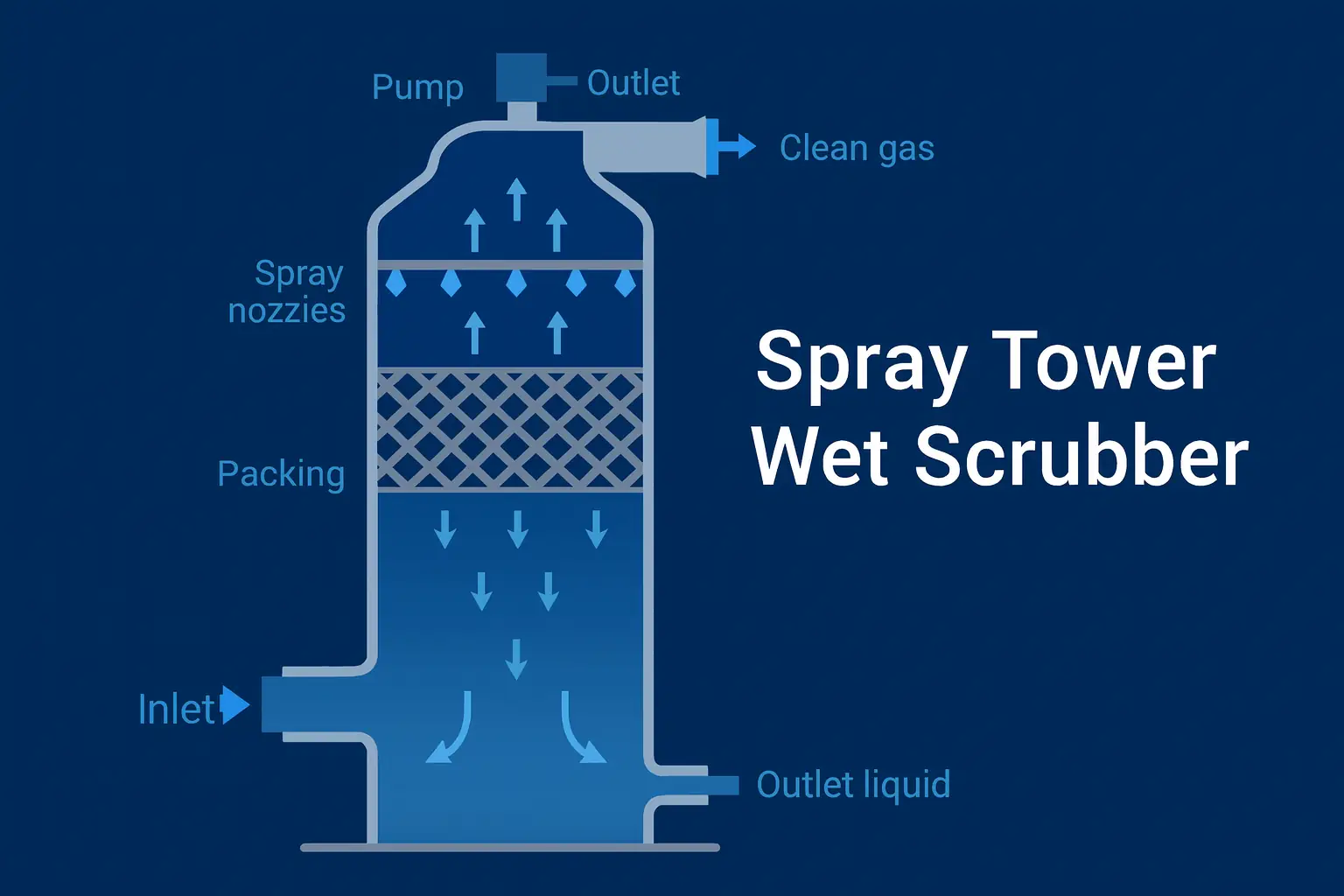

Kirli gaz kuleye girer ve karşı akışlı olarak yükselirken, nozul katmanlarından püskürtülen yüksek enerjili sis ile temas eder.
Kirleticiler damlacıklara soğurma (absorpsiyon) ve reaksiyon yoluyla geçer; tozlar yakalanır.
Arıtılmış gaz, damla tutucudan geçerek sistemden çıkar.
Sıvı devresi sirkülasyon halinde çalışır; pH/ORP kontrolü ile kimyasal dozaj otomatik ayarlanır.
Karşı akım, eş akım veya çapraz akış
Tek/çok kademeli sprey bankaları
İsteğe bağlı quench (ön soğutma) kademesi
Enerji üretimi, kimya ve petrokimya, çelik üretimi, katı/sıvı yakıtlı kazanlar, atıktan enerji, atık gaz soğutma–şartlandırma ve koku kontrolü uygulamaları.
